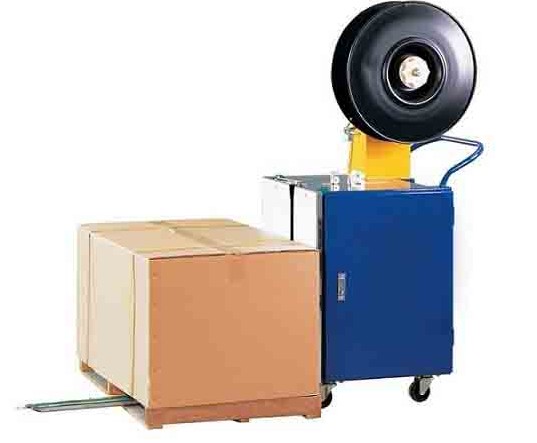

  • KBL-150配線托盤穿箭式打包機

    所屬分類:打包機系列

    咨詢電話:18071028058

    在線咨詢

  • 產品概述
  • 規格參數
  • 產品圖片
  • 產品視頻
  • 售后服務
  • 說明書下載

產品描述:

KBL- 150型穿劍捆扎機主要適用于底部帶棧板的分層碼垛等場合。適合于使用PP、PET塑鋼帶。

工作過程簡介

前方垛體輸送進入第一臺穿劍機輸送機,感應啟動光電開關PH3,輸送機啟動,垛體進入捆扎區,垛體前沿感應首道光電開關PH1,輸送機停轉,壓頂裝置下壓 垛體,機芯下降,劍體伸出,機器自動送帶,充滿拱門帶道。送帶到位后,PLC控制機器自動捆扎一道。捆扎完畢,劍體回縮,機芯提起。機器整體移動,直到二 道光電開關PH2感應垛體后沿,機器停止前進,機芯下降壓住垛體,劍體伸出,送帶到位后,自動控制捆扎第二道。
垛體捆扎二道后,壓頂裝置提起,轉盤帶動垛體旋轉90度,機器整體移動到合適位置, PLC控制自動捆扎二道。
捆扎完#字四道后,壓頂裝置提起,轉盤反向旋轉到位,輸送機自動將垛體送出,機器回歸零位。


工藝流程:

托盤貨物經輸送機進入穿劍捆扎機,劍體對接,自動送帶。送帶到位,開關檢測,穿劍機機芯側移,貼近垛體側面,機器自動捆扎一道。捆扎完畢,機芯側移,劍體后撤,輸送機前進至二道捆扎位置停止。劍體伸出,自動送帶到位,機芯再次側移至垛體側面,機器自動捆扎第二道。捆扎完畢,輸送機送出垛體。



主要技術參數

◆適用托盤尺寸:1200mm*1200mm
◆包裝物高度:1500mm (特殊尺寸可定制)
◆包裝物品:木棧板 塑料棧板

碼放方式:分層碼放,中間放置隔板

◆電源:AC380V 50Hz
◆控制方式:PLC可編程控制器
◆整線輸送速度:0-8米/分 變頻調速
◆打帶速度:約22秒/根
◆最大外形尺寸:長5400mm,寬3500mm,高3600mm
◆工作臺高度:450-750±50mm
◆捆扎機拱門內尺寸:1700mm(寬)*2700mm(高)
◆捆緊力度:最大150KG
◆適用PET帶寬:12-19mm (擇一使用)


注:具體規格可以非標訂.

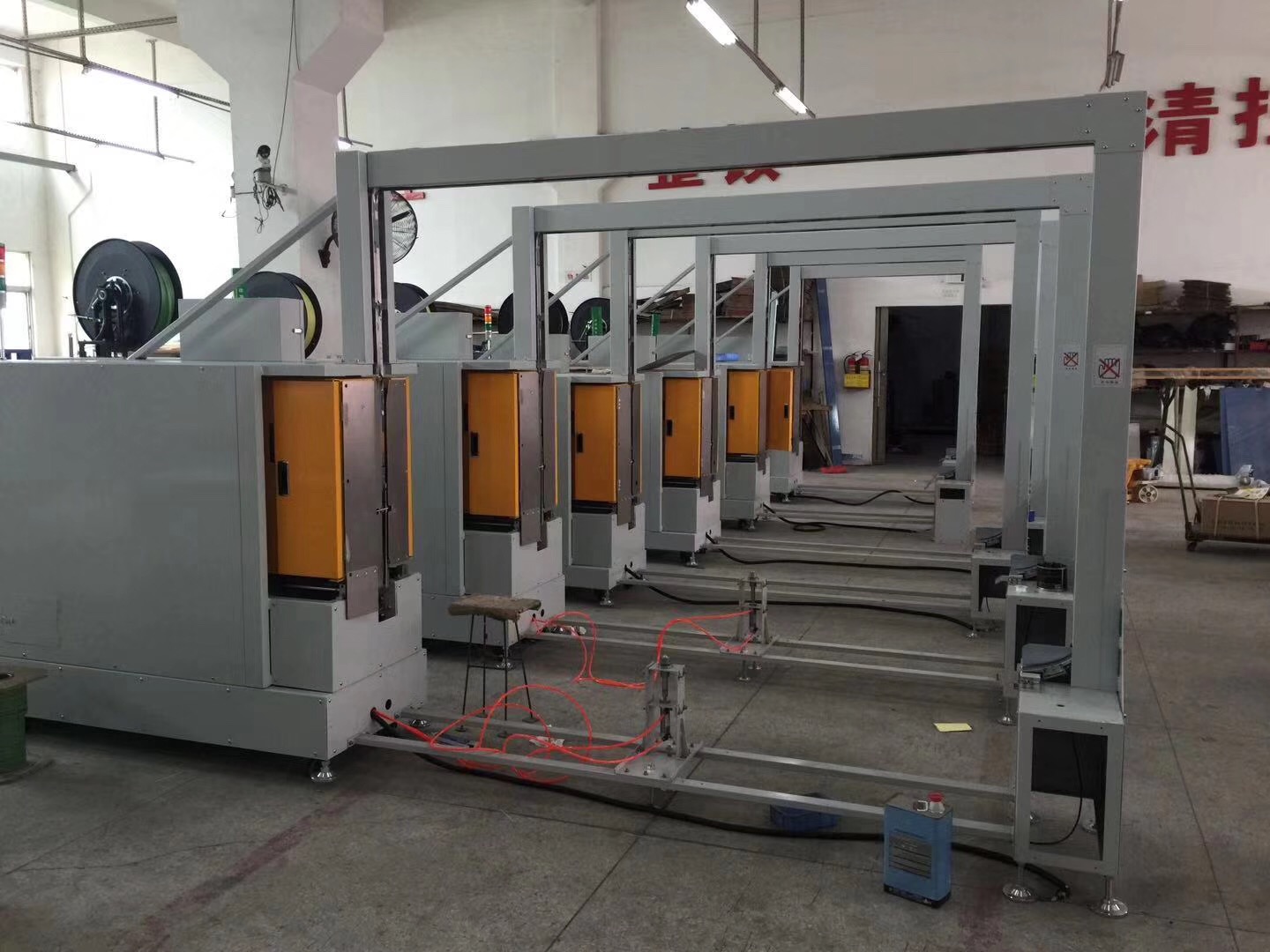

工廠實拍:





2020/07/20200704231404144.jpg
2020/07/20200704231404144.jpg (原始尺寸)
(首張) (上一張) 【 1 /2 /3 /4 】(下一張) (尾張)

武漢科博萊包裝所售產品均遵守國家三包規定;為消費者提供高質量服務保障;科博萊包裝制定了一系列為顧客提供從計劃、設計、工地勘察、設備安裝調試、維保等售前、售后服務的具體內容,真正做到一流的產品、一流的服務。


為保證設備始終運行在最佳狀態,使客戶用得放心、滿意,武漢科博萊公司提供優質的配件及訓練有素的維修人員,為顧客提供迅速及時和優良的維保及緊急維護售后服務。具體售后服務內容如下:


服務承諾 Service Promise
科博萊包裝所售產品均為正品,如有任何問題可與我們客服人員聯系,我們會在第一時間跟您溝通處理。我們將爭取以最低的價格、最優的服務來滿足您最大的需求。


交貨、安裝調試期 Delivery, installation and commissioning stage
免費指派專門的售后服務人員,到達現場指導客戶安裝調試。


質保期 Warranty period

壹年。自驗收合格之日起計算;保修期內所有因質量或非自然磨損而導致的零件更換由我方負責免費更換;保修期內所有包括自然磨損及質量問題導致的修理免工時費。


運輸 Transport

貨物運輸及運輸安全由乙方負責,合同總價中已包含運保費。


包裝 Packing

整車發運,木制托盤,纏繞膜包裝。


卸貨及搬運 The unloading and handling

乙方負責卸貨,甲方安排人員及叉車協助卸貨。


安裝調試 Installation and commissioning

1、乙方應在設備發運前,以書面形式通知甲方:發貨日期、預計到貨日期、甲方需準備事宜等。
2、乙方安裝人員跟隨設備到達甲方安裝現場指導卸貨、免費進行設備安裝調試和甲方操作人員培訓。
3、甲方在現有條件下,應為乙方安裝調試提供幫助。甲方提供輔助工具協助安裝并提供一般工具。
4、乙方安裝人員在安裝期間嚴格遵守甲方工廠的相關規定,如需加班,應征得甲方書面同意。


培訓及售后服務 Training and after sale service
1)乙方負責設備的安裝調試,并對甲方操作管理人員進行操作和維修等培訓,并確保甲方操作人員能夠獨立、熟練的對設備進行操作和維修保養。
2) 甲方向乙方購買備件,乙方在需要時安排技術服務。乙方接到甲方要求提供服務的電話或傳真后,2小時內做出響應,96小時內派出合格的服務人員到達甲方設備使用現場。


技術標準 Technical standard
1. 乙方保證本合同所指明的設備其原材料符合國家標準,并且保證質量及遵守技術協議書中所定的工藝標準和參數,乙方提供質量保證書。
2. 乙方設備應嚴格按照甲乙雙方簽訂技術協議規定的要求制做。各方如需改動,均需征得對方的同意,并以出書面形式,雙方簽字確認。
3. 產品制造、安裝標準:見技術協議


溫馨提示 Reminder
由于部分產品包裝更換較為頻繁,因此您收到的貨品有可能與圖片不完全一致,請您以收到的商品實物為準,同時我們會盡量做到及時更新,由此給您帶來不便多多諒解,謝謝!
